Equi - Flex?滑動桿刮油器/刮環可以有效地擦拭和刮擦往復運動滑動桿的整個360°周長。它們被設計用來從滑動桿表面上清除灰塵，污垢，冰，泥漿，焊縫渣，油漆和許多其他微粒。它們可以防止對軸承、密封件、填料和連桿的損壞，從而減少或消除液壓系統中液體的污染。

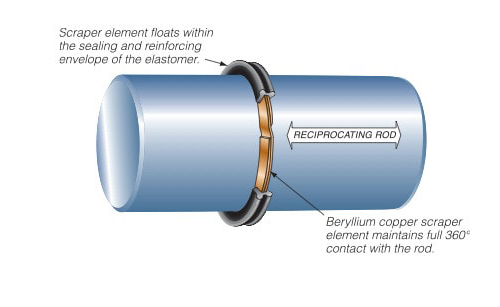

Equi - Flex?滑動桿刮油器/刮環由一個經過珩磨的、雙螺旋的時效硬化的鈹銅合金(洛氏C 40硬度)組成，并被合成橡膠彈性體包圍。它的設計使鈹銅桿從最終的直徑開始膨脹。經過精密珩磨，內徑公差為±0.0005英寸。珩磨過程保證了內切圓的真圓度，并提供了高拋光和鋒利的邊緣。在工作過程中，鈹銅環摩擦桿子而不損害桿子的表面光潔度。它是自動磨銳式的，不會產生橢圓形，彎曲，或輕微抖動。
Equi - Flex?滑動桿刮油器/刮環適用于任何使用液壓缸或氣缸的地方。已經在叉車、電阻焊機、野外工程機械、農用設備、液壓機、鑄造機和飛機起落架上體現了他們的有效性。
為什么使用Equi-Flex??
Equi - Flex?滑動桿刮油器/刮環具有以下優點：
| 特色 | 優勢 | 好處 |
360° 接觸 | 無間隙，消除堵塞和旁通污染 | 更長的主要密封件壽命意味著更久的正常使用 |
彈簧式刮環 | 更好的滑動桿公差 | 滑動桿不需要高精度的加工 |
低摩擦力/低磨損 | 更長的刮環壽命 | 更久的使用時間、更低的設備維護成本 |
自動磨銳 | 連續和一致的性能表現 | 更久的使用時間、更低的設備維護成本 |
最小的空間占用 | 更多的設計自由度 | 更小的包裝 |
MS28776-R2 兼容的密封件 | 使用現有的零件 | 不需要修改 |
產品實用性 | 現成的 | 減少設計周期，縮短交貨周期，減少采購和計劃 |
更大的尺寸范圍選擇 | 更多的設計自由度 | 沒有經常性工程費用支出，不需要定制模具 |
選擇Equi - Flex?滑動桿刮油器/刮環彈性體材料
標準Equi - Flex?滑動桿刮油器/刮環由丁腈材料復合而成，在-65°F至212°F(-54°C至100°C)的溫度范圍內，該材料與大多數礦物油和其他商用液壓油兼容。不過，很多的彈性體材料可以滿足特殊的應用要求。
| 字母后綴 | 橡膠材料 | 硬度Shore A | 與以下兼容： | 溫度 |
| A | 丁腈橡膠523EU | 70 | MIL-H-5606石油基油類，汽車變速箱油，水 | -65°F 至 212°F (-54°C 至 100°C) |
| I | 氟橡膠514AD | 70 | 燃料油，化學品，石油基油類，其他腐蝕性液體 | -25°F 至 400°F (-32°C 至 204°C) |
| P | 乙烯丙烯559N | 70 | 臭氧，水溶性化學物質，酸堿，磷酸酯(液壓油)，汽車制動液 | -70°F 至 300°F (-57°C 至 149°C) |
| 無 | 丁腈橡膠523EU | 70 | 石油基油類，液壓油，汽車變速箱油，水 | -65°F 至 212°F (-54°C 至 100°C) |
安裝原理和方法

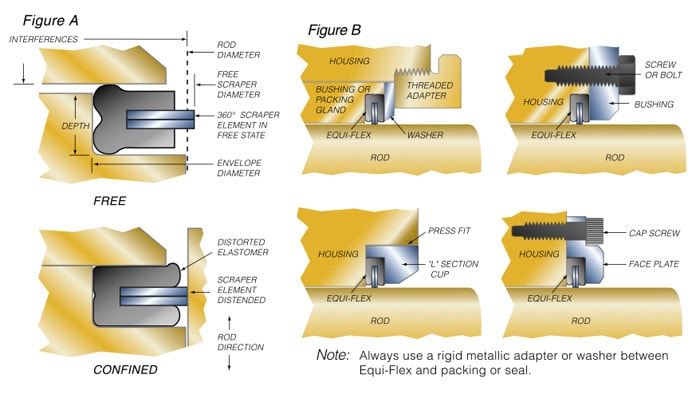

彈性體零件安裝在直徑和深度合適的凹槽中(圖a，局部視圖)，并圍繞著滑動桿膨脹，彈性體零件會變形，在減震掛架中包圍并密封鈹銅元件。彈性體零件可以防止固體顆粒通過密封腔，到達滑動軸承或主密封件。它對滑動元件施加均勻的擠壓，以提供與滑動桿的360°接觸。這種擠壓，以及鈹銅元件的回彈特性，為刮環元件和往復式桿提供了極好的耐磨性。彈性體件還允許刮環元件的緩沖浮動，以補償正常的錯位。
為了獲得最佳性能，安裝Equi - Flex?滑動桿刮油器/刮環時應考慮以下因素:

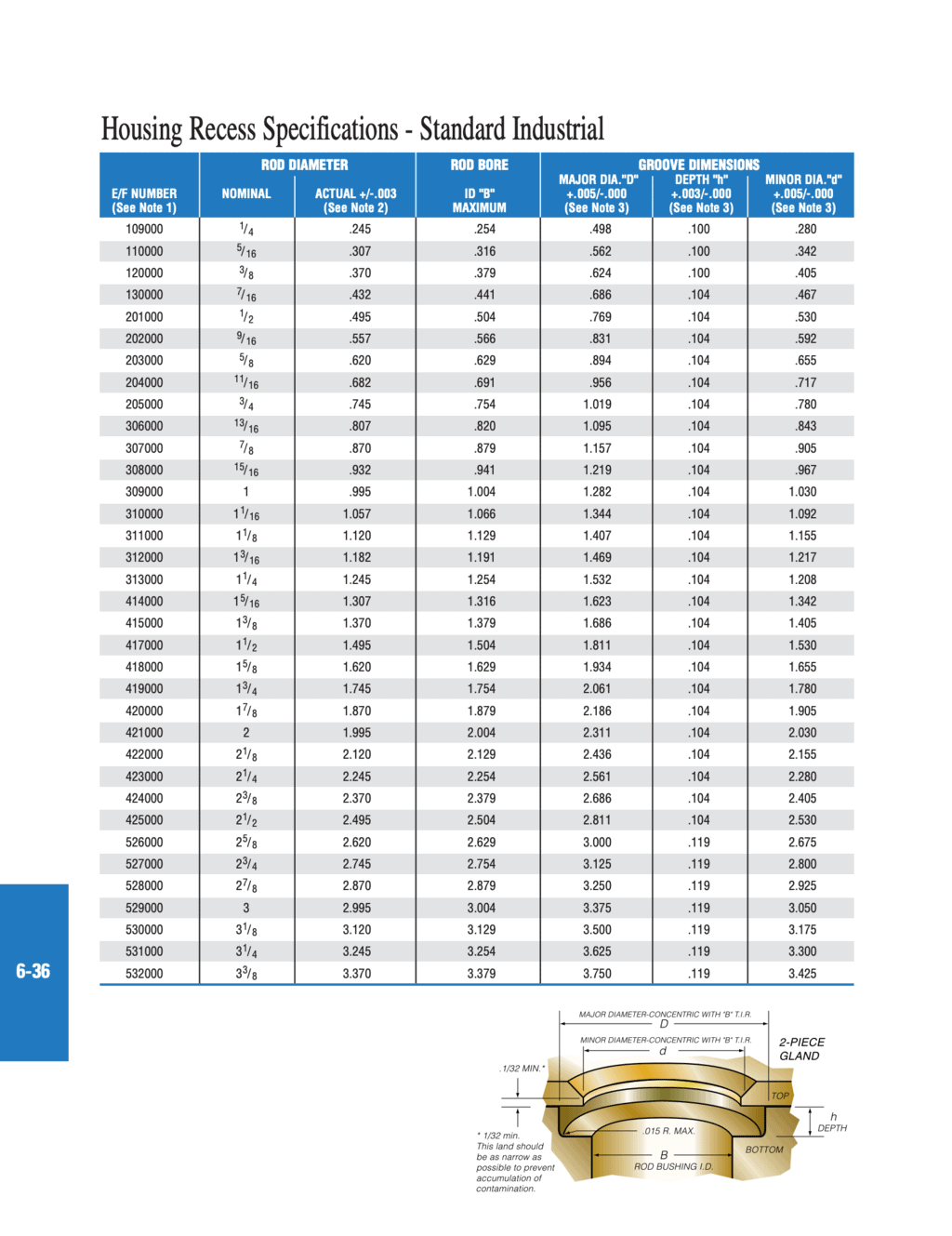

Equi - Flex?滑動桿刮油器/刮環需要在自由狀態下組裝在桿上，然后借助密封尺寸壓入外殼凹槽中（圖A），參考PDF中的表格數據；
防止損壞Equi - Flex?刮環的內徑;A)將桿端倒角，最小為5°，最大為20°；或B)使用膨脹套筒將桿插入equal - flex?刮環中。然后，可以使用任意幾種安裝方式(包括圖B所示的方法)將正常插入的Equi - Flex?刮環安裝在外殼中；
參考上面列出的選擇標準，以確保彈性體件與應用中使用的液體的兼容性。
應用參數說明
為了幫助您選擇合適的材料和零件尺寸，包括以下信息:
一種應用的描述，包括桿的長度，移動的速度，以及桿上接觸的液體介質
類型，品牌名稱，產品編號等，任何可能接觸到Equi - Flex?滑動桿刮油器/刮環的液體
精確到小數位的桿大小
桿的光潔度和硬度(洛氏C等級)
操作溫度范圍
服務需求(每分鐘、每小時、每天的循環次數等)
桿直徑
Equi - Flex?滑動桿刮油器/刮環在正常直徑精磨至0.005英寸精度的 桿上膨脹。它們在不需要修改的情況下，可以應用于比其公稱直徑大或小0.003英寸的桿。如果桿直徑超過Equi - Flex?滑動桿刮油器的珩磨直徑±0.003英寸，則可能需要進行特殊的珩磨，以確保360°有效接觸性能
摩擦力
Equi - Flex?滑動桿刮油器/刮環所經受的摩擦主要由固定彈性體零件的凹槽的直徑和深度決定。標準凹槽尺寸確保刮環與桿緊密接觸，同時保持相對低的摩擦力。如果一個應用需要最小的阻力，凹槽的尺寸可以修改，我們可以添加一個特殊的拋光流程。
桿的表面處理和硬度
標準Equi - Flex?滑動桿刮油器/刮環功能最好的桿表面光潔度為25微英寸RMS或更好。桿應鍍鉻或硬化處理到洛氏45度或更硬。
彈性體材料
標準Equi - Flex?滑動桿刮油器/刮環由邵氏A硬度70 度丁腈材料組成。這種材料與大多數礦物油和其他商用液壓油兼容。多種定制彈性體材料可滿足特殊應用要求。常用的材料和相關的物理性能顯示在接下來的表格中。
