材料
我們的標準橡膠球是由70 Shore A的特制配方丁腈橡膠硫化后研磨加工制成，我們的配方525K適用于大多數常見的氣動、液壓或水的應用環境。
其他彈性體材料也可用于更苛刻的環境，如蒸汽、高溫或腐蝕性流體。硬度低于70 Shore A的橡膠材料難以研磨，其他更硬的材料也可用于研磨。
球體
高速無心磨加工與自動測量/測量設備相結合，確保您的球面和直徑尺寸上具有一致性、高精度。無論球體的閥座如何，加工后表面均勻光潔度也確保了橡膠球一致的密封性能。
各類尺寸
從下面的標準尺寸中選擇，或利用我們的定制橡膠硫化成型設備來滿足您專業的橡膠球應用。
| 零件號 | 材料 | 標稱 | 直徑 | |
B130093 | 525K | 3/32 | 0.093 ±0.003 dia., 0.003sph. Total | 2.36 ±0.08 dia., 0.08sph. Total |
B130125 | 525K | 1/8 | 0.125 ±0.003 dia., 0.003sph. Total | 3.18 ±0.08 dia., 0.08sph. Total |
B130156 | 525K | 5/32 | 0.156 ±0.003 dia., 0.003sph. Total | 3.96 ±0.08 dia., 0.08sph. Total |
B130187 | 525K | 3/16 | 0.187 ±0.003 dia., 0.003sph. Total | 4.75 ±0.08 dia., 0.08sph. Total |
B130218 | 525K | 7/32 | 0.218 ±0.003 dia., 0.003sph. Total | 5.54 ±0.08 dia., 0.08sph. Total |
B130250 | 525K | 1/4 | 0.250 ±0.003 dia., 0.003sph. Total | 6.35 ±0.08 dia., 0.08sph. Total |
B130312 | 525K | 5/16 | 0.312 ±0.003 dia., 0.003sph. Total | 7.93 ±0.08 dia., 0.08sph. Total |
B130375 | 525K | 3/8 | 0.375 ±0.003 dia., 0.003sph. Total | 9.53 ±0.08 dia., 0.08sph. Total |
B130437 | 525K | 7/16 | 0.437 ±0.004 dia., 0.005sph. Total | 11.10 ±0.10 dia., 0.13sph. Total |
B130500 | 525K | 1/2 | 0.500 ±0.004 dia., 0.005sph. Total | 12.70 ±0.10 dia., 0.13sph. Total |
B130562 | 525K | 9/16 | 0.562 ±0.004 dia., 0.005sph. Total | 14.28 ±0.10 dia., 0.13sph. Total |
B130625 | 525K | 5/8 | 0.625 ±0.004 dia., 0.005sph. Total | 15.88 ±0.10 dia., 0.13sph. Total |
B130750 | 525K | 3/4 | 0.750 ±0.004 dia., 0.005sph. Total | 19.05 ±0.10 dia., 0.13sph. Total |
B131000 | 525K | 1 | 1.000 ±0.004 dia., 0.005sph. Total | 25.40 ±0.10 dia., 0.13sph. Total |
研磨橡膠球應用的提示點
對于壓力小于120psi的止回閥，一般使用實心、非內芯加強型研磨球
當零件設計包含止回球應用時，球的投影面積和球通道面積之間的面積差值應略大于主流體通道的面積，這將最大限度地減少由于流體中球的存在而造成的流動中斷。

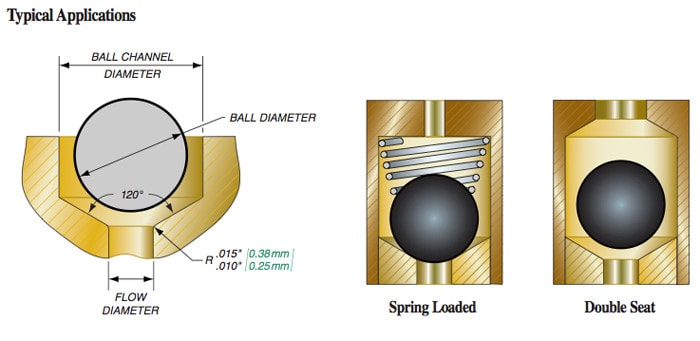

球體閥座應具有 120° 的夾角，并且閥座和流體通道相交處的半徑應為 0.010"-0.015"。對于液體，閥座的表面光潔度應為 20μin RMS 或更好。對于空氣或真空應用環境，閥座的表面光潔度應為 10μin RMS 或者更高的光潔度
在壓力大于 120 psi 時，研磨橡膠球可能會卡在閥座（止回孔）中。如果這種情況經常發生，可能會損壞橡膠球，最終導致橡膠球從孔口中擠出。
作為“經驗法則”，止回閥球的直徑應至少是流量孔直徑的三倍。球孔直徑比越大，球擠出的可能性越低。
研磨球的標準公差如下表所示：
| 球直徑 | 直徑公差 | 圓球度 |
< 0.375 | ±0.003 | 0.003 Total |
> 0.375 | ±0.004 | 0.005 Total |
