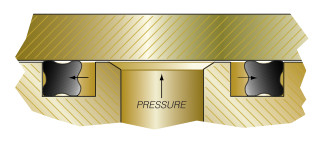

內部壓力為50 psi
孔徑0.500”±0.005
期望最大溝槽外徑0.750" -0.005/+0.000
Quad-Ring?密封圈截面尺寸0.103"
蓋子是平面結構
| 規格 | 截面尺寸 | 建議軸向槽深"C" | 徑向槽寬“D”+0.005/-0.000 |
Q4102 - Q4178 | 0.103 ±0.003 | 0.089 | 0.115 |

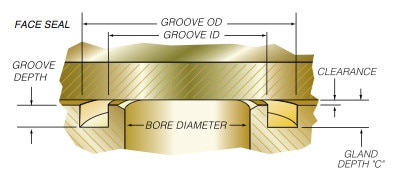

1. 確定槽的深度
因?yàn)樯w子是平的,槽深就是安裝槽的深度。對于靜態密封應用，直接選用設計參數表推薦的深度0.089”。
Groove Depth = Gland Depth = 0.089 -0.002/+0.000
這個案例的公差假定是-0.002/+0.000
2. 計算槽的內徑
從設計參數表中查找，截徑0.103”的密封圈推薦的寬度為0.115” -0.000/+0.005。
Groove I.D. = Minimum Groove O.D. - (2 x Groove Width)
= 0.745 - (2 X 0.115)
= 0.515 -0.005/+0.000
這個案例的公差假定是-0.000/+0.005
3. 計算槽的最小截面積
Minimum Gland Volume = ((Min Groove O.D. - Max Groove I.D.) / 2) x Min Gland Depth
= ((0.745 - 0.515 )/2) X 0.087
= 0.010 in2
4. 計算Quad-Ring最大截面積
Seal Volume = (Max Quad-Ring? Brand Cross-section)2 X 0.8215
= (0.106)2 X 0.8215
= 0.00923 in2
5. 比較槽最小面積和Quad-Ring最大面積
在這個應用里，密封圈的最大面積小于槽的最小面積，因此密封是合適的。
6. 計算最小和最大壓縮比
a. Max Seal Squeeze = 1 - (Min Gland Depth / Max Seal Cross-section
= 1 - (0.087 / 0.106)
= 0.179 = 17.9%
b. Min Seal Squeeze = 1 - (Max Gland Depth / Min Seal Cross-section)
= 1 - (0.089/.100)
= 0.11 = 11%
可以看出，這一設計有足夠的壓縮來作為密封應用
7. 選擇密封圈尺寸
參考選型指南并找到列出了具有0.103截面尺寸的密封件的章節。由于這是一個內壓力場景，密封圈外徑應該始終位于槽外徑上，槽外徑的最大尺寸為0.750。根據《選型指南》中推薦表提供了密封圈ID信息，通過減去最小密封截面尺寸來確定產品所需的最小ID:
