應用描述：液壓泵

• 軸直徑：0.750”±.001

• 內孔直徑：外徑0.753”±.001

• 150 psi液壓油

• 0.103”截面Quad-Ring?品牌密封墊

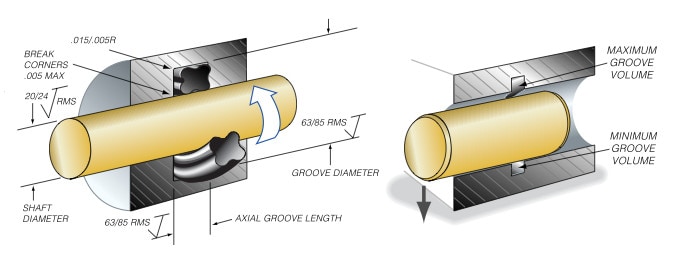

1. 計算溝槽尺寸

溝槽直徑=最小軸直徑+(2×最小截面寬)-0.004”

溝槽直徑=0.749+(2×0.100)-0.004

溝槽直徑=0.945英寸±0.001

2. 溝槽寬度=0.110”-0.000/+.005

3. 計算最小溝槽截面積

最小溝槽截面積=((最小溝槽直徑-最大內孔直徑)/2)×溝槽寬度

最小溝槽截面積=((0.944-0.754)/2)×0.115

最小溝槽截面積=0.0109平方英寸

4. 計算最大Quad-Ring?品牌密封墊截面積

最大Quad-Ring?品牌密封墊截面積=(最大截面寬)2×0.8215

最大Quad-Ring?品牌密封墊截面積=0.1062×0.8215

最大Quad-Ring?品牌密封墊截面積=0.0092平方英寸

5. 比較最小溝槽截面積與最大密封墊截面積

在該應用中，最大積密封墊截面積小于最小溝槽截面積；所有方面均表現正常。

6. 計算最小和最大密封壓縮率

這些計算處理兩種最差情形的累積誤差，包括桿軸，以確定最大和最小密封墊壓縮率。

最大密封墊壓縮率=

• 最大密封墊壓縮率=1-(最小溝槽深度/最大密封墊截面寬)

• 最小溝槽深度=(最小溝槽直徑-最大內孔直徑)/2

• 最小溝槽深度=(0.944-0.754)/2

• 最小溝槽深度=0.095

• 最大密封墊擠壓率=1-(0.095/0.106)

• 最大密封墊壓縮率=10.3%

• 最小密封墊壓縮率=1-(最大溝槽深度/最小密封墊截面寬)

• 最大溝槽深度=((最大溝槽直徑-最大內孔直徑)/2)+(最大內孔直徑-最小桿徑)

• 最大溝槽深度=((0.946-0.754)/2)+(0.754-0.749)

• 最大溝槽深度=0.096+0.005

• 最大溝槽深度=0.101

• 最小密封壓縮率=1-(0.101/0.100)

• 最小密封壓縮率=-1.0%

在該應用中，如果每個尺寸均采用最差情況的允差，活塞側面施加負荷，則密封墊會泄露。

為了避免這些問題：

1. 減少內孔與活塞之間的間隙

2. 減少內孔與活塞的允差

3. 用更大截面的Quad-Ring?品牌密封墊，吸收額外允差

4. 支撐活塞，使之無法移出中心

7. 計算最大間隙，評估可能的擠出問題

• 最大間隙=最大內孔直徑-最小桿直徑

• 最大間隙=0.754-0.749

• 最大間隙=0.005”（徑向0.0025”）

該應用使用0.0025”的最大間隙，必須承受150 psi，同時不擠出Quad-Ring?品牌密封墊，請參見間隙表格。150 psi下70 A型邵氏硬度能承受.009的最大間隙，所以70A型邵氏硬度能正常工作。對步驟6中的最小密封壓縮率問題做出改進，還會減少密封擠出的任何可能問題。

8. 選擇密封墊尺寸

對于所有旋轉桿密封墊應用，選擇內徑大于最大軸直徑的Quad-Ring?品牌密封墊。

零件內徑>=0.751”

Quad-Ring?品牌密封墊尺寸=4117
